8.2 电流的磁场（2）
电流产生的磁场
填空题
1.1820年，丹麦物理学家____________在静止的磁针上方拉一
根与磁针平行的导线，给导线通电时，磁针立刻偏转一个角度，这
个实验表明：___________________________________。
2.继丹麦物理学家发现电流的磁效应之后，法国物理学家
______________又深入研究了磁场方向与电流方向之间的关系，并总结出了
______________定则。用右手握住通电螺线管，弯曲的四指指向_________方向，那
么大拇指的指向就是通电螺线管____________（选填“内部”“外部”）的磁场方向。
3.通电螺线管对外等于一个________磁铁。通电螺线管的磁性强弱取决于______________、__________________、_________________。通电螺线管的磁场方向与______________有关。
选择题
1.小磁针静止在螺线管的附近，闭合电键S后，通电螺线管磁感线方向如图1所示，则下列判断正确的是（ ）
通电螺线管的左端为S极
电源的右端为负极
小磁针一直维持静止
小磁针N极向左转动
2.在图2中，能正确表示通电螺线管及静止小磁针N极指向的是 （ ）

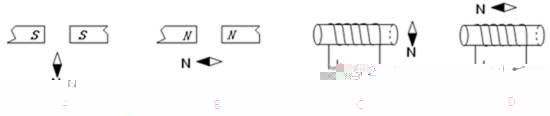

3.如图3所示，下列四幅图中，小磁针北极所指方向已标出，能正确表示小磁针所处地方
磁场方向的是（ ）
4.如图4所示，通电螺线管周围有甲、乙、丙、丁四
个小磁针，静止后小磁针指向正确的是（ ）
A.甲 B. 乙
C.丙 D. 丁
图 4
5.如图5所示，甲乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动。当电键S闭合时，两个线圈将会（ ）
A.静止不动 B.相互吸引
C.互相排斥 D.不可以确定
6.如图6所示，在通电螺线管上端的正上方，有一轻弹簧下悬挂着一个钢棒。闭合电键S时，发现弹簧缩短了，则（ ）
A.钢棒可能为磁体，且A端是磁北极
B.钢棒肯定为磁体，且A端是磁南极
C.钢棒可能为磁体，且A端是磁南极
D.钢棒肯定为磁体，且A端是磁北极
3、作图题
1.如图7、8所示，请标出电流方向与通电螺线管和小磁针的N、S极。
2.请在图9中依据通电螺线管的N、S极，标出小磁针的N极，周围磁感线方向，与电
源正、负极。
图7 图8 图9
3.依据图10中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
4.依据图11所示的磁感线方向，标出通电螺线管、小磁针的N、S极， 并在括号内标出电源的正、负极。
5.在图12中依据通电螺线管外小磁针的极性，判断通电螺线管内的小磁针的极性及电源的极性。
（ ） （ ） （ ） （ ） （ ） （ ）
图10 图11 图12
6.图13中电流表的链接是正确的，试在图中标出通电螺线管的N、S极。
7.图14中已知条形磁铁与通电螺线管相互排斥，标出电源的极性。
图13 图14
4、实验题
1．学习了通电螺线管的磁场后，小华同学借助螺线管、小磁针、电键和电池等器材继续做实验。小华将小磁针放在螺线管内部，电键S断开，小磁针静止后如图15（a）所示。闭合电键S，小磁针转动，静止后如图15（b）所示。接着小华改变电池的接法，再闭合电键S，小磁针静止后如图4（c）所示。请依据现象及有关条件总结得出初步结论。
（1）比较图15（a）和（b）可知：__________。
（2）比较图15（b）和（c）可知：__________。
2.为了研究通电螺线管的磁性强弱与什么原因有关，某小组同学借助一个螺线管、几根一模一样的铁棒及其他器材进行实验。实验时，先把螺线管固定在连有弹簧的铁块下方，并将它接入电路，闭合电键，移动滑片，使通过螺线管的电流为某一数值，弹簧略有伸长，出现如图16的现象。接着他们再分别在螺线管中插入数目不一样的铁棒，重复上述实验，每次实验电流表示数均相同，现象分别如图16、、所示。请注意观察图中的操作和现象，然后总结得出结论。
（1）比较图16与[或与，或与]两图可得：________________________________________。
（2）比较图16与与三图可得：__________________________________________________。
参考答案
8.2 电流的磁场（2）电流产生的磁场
1、填空题
1. 奥斯特；电流周围存在磁场
2. 安培；安培；电流；内部
3. 条形；电流的强弱；线圈匝数；线圈中有无铁芯；电流方向
2、选择题
1.D 2.B 3.D 4.C 5.C 6.B
3、作图题（略）
4、实验题
1．（1）通电螺线管内部存在磁场；
（2）通电螺线管内部磁场的方向跟电流方向有关。
2.（1）在电流相等的状况下，同一通电螺线管插入铁棒后，通电螺线管的磁性增强；
（2）在电流相等的状况下，插入同一通电螺线管的铁棒越多，通电螺线管的磁性越强。
