18.2“科学探究：如何产生感应电流”水平测试复习资料
1、单选题
1.手机无线充电便捷了大家的生活，其中电磁感应无线充电是应用最多的无线充电策略。如图所示，它的原理是送电线圈通过肯定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生肯定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是（ ）
A. 扬声器
B. 电磁继电器 C. 动圈式话筒 D. 电动机
2.有一种手摇式手电筒，握住手电筒来回晃动就能使灯泡通电发光，这表明手电筒内部有（ ）
A. 发电机 B. 电动机 C. 电磁继电器 D. 电磁铁
3.下列电器中，借助电磁感应现象原理制成的是（ ）
A. 电视机
B. 继电器 C. 发电机 D. 电动机
4.以下图中说明了电磁感应现象的是（ ）
A.
B.
C.
D.
5.关于如图所示实验，下列说法正确的是
A.用该装置可探究“让通电导体在磁场中动起来”
B.法拉第依据该实验揭示的原理创造了电动机
C.导体ab竖直向上运动时，灵敏电流表指针偏转
D.导体ab水平向左运动时，灵敏电流表指针偏转
6.如图所示的充电鞋垫，借助脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而就能给鞋面上的充电电池充电，这种充电鞋垫的工作原理是（）
A. 电磁感应现象 B. 电流的磁效应
C. 磁极间的相互用途 D. 通电线圈在磁场里受力转动
7.如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一块并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法正确的是（ ）
A. 甲线圈摆动的过程中电能转化为机械能 B. 依据乙线圈摆动的原理可以制成发电机
C. 乙线圈能发生摆动是由于通电导体在磁场中受力 D. 甲线圈等于用电器，乙线圈等于电源
8.如图所示，badc是一个“U”型金属导轨，pq是一根金属棒，可以在金属导轨上滑动。金属导轨处于一个蹄形磁铁中，一重物通过定滑轮的细绳与金属棒相连，整个装置置于水平桌面上并处于静止状况。当重物开始下落且pq在磁场内运动的过程中（）
A. 回路中有电流，此过程电能转化为机械能 B. 回路中无电流，此过程电能转化为机械能
C. 回路中有电流，此过程机械能转化为电能 D. 回路中无电流，此过程机械能转化为电能
9.如图所示是上海世博会门票，门票中有中国自主常识产权的芯片——“世博芯”，它记录着参观者的资料，并能以无线方法与遍布世博园区的传感器交换信息。在交换信息时，应用了很多的物理常识，下列常识得到应用的是（）
A. 回声 B. 电流的热效应 C. 电磁感应 D. 光的反射
10.科学家经过多年研究，发现了电和磁有密切的联系，其中两项要紧的科学探究如图甲、乙所示．下列关于这两项科学探究的说法正确的是（）
A. 甲图中导体棒ab沿水平方向迅速运动时，灵敏电流表指针将会发生偏转
B. 甲图实验中将电能转化为导体棒ab的机械能
C. 乙图中闭合开关后，仅将蹄形磁体磁极上下对调，导体棒ab受力方向不变
D. 乙图实验中将导体棒ab的势能转化为动能
11.关于产生感生电流的说法中，正确的是（ ）
A. 闭合导体在磁场中做切割磁感线的运动时，导体中会产生感应电流
B. 闭合电路的一部分导体做切割磁感线运动时，导体中会产生感应电流
C. 闭合导体的一部分在磁场中沿磁感线运动时，导体中产生感应电流
D. 电磁感应现象中，感应电流的方向与磁感线的方向、导体切割磁力线的运动方向无关
12.如图所示的实验装置中，可以产生感应电流的操作是（）
A. 导体AB不动，让磁体上下移动 B. 磁体不动，让导体AB向里移动
C. 让导体AB和磁体以相同速度一块向右移动 D. 磁体不动，让导体AB在水平方向左右移动
13.科研职员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．下列实验中与它工作原理一致的是（ ）
A.
B.
C.
D.
14.如图是大家物理课堂上做过的实验，其中用来探究发电机原理的是（ ）
A.
B.
C.
D.
15.如图所示的充电鞋垫，由一个传动系统借助脚跟落下的能量驱动磁性转子旋转．线圈产生电流，给鞋面上的充电电池充电．充电电池可通过USB接口对手机充电，下述实验与充电鞋垫工作原理相同的是（）
A. 风车转动时电流表指针偏转 B. 闭合开关后线圈转动
C. 旋转启动要使后用电器工作 D. 闭合开关后铁钉吸引大头针
2、填空题
16.1821年，世界上第一台电动机雏形由英国物理学家法拉第完成，其工作原是________ ， 10年后，法拉第发现了________ 现象，依据这一现象他又制成了世界上第一台发电机模型。
17.如图所示是动圈式话筒的结构示意图，当你对着话筒说话或唱歌时，产生的声音使膜片带动线圈一块振动，线圈中能产生随声音的变化而变化的________，经放大后，通过扬声器（喇叭）还原成声音。与动圈式话筒原理一样的是________（选填“电动机”或“发电机”）。

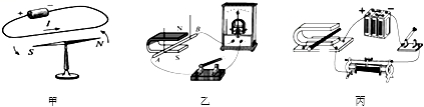

18.如图所示是电磁学中非常重要的三个实验：甲图是奥斯特实验的示意图，实验结论是通电导线周围存在磁场，支持此结论的现象是________； 为使图乙中小量程电流表指针发生偏转，可使金属棒ab________（选填“上下”或“左右”）运动；大家依据图________（选填“甲”、“乙”或“丙”）所示实验装置的原理创造了电动机．
19.如图所示是一种动圈式话筒，当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在永久磁体的磁场中振动能产生随声音变化而变化的________，这是________现象．
20.科技馆中有一个展品叫“磁棒过线圈”，该装置可以演示产生感应电流．展品 如图所示，磁棒静止在线圈中时，电路中没电流，电流表（灵敏电流计）指针指在“0”刻度地方．当小欣将磁棒从线圈中向上取出时，电流表（灵敏电流计）指针向左偏转；当把磁棒向下插入线圈中时，电流表（灵敏电流计）指针向右偏转．请写出小欣所探究的问题是________．
21.在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机这类装置中，借助电磁感应原理工作的有________ 、________
22.如图甲所示是探究电磁感应现象的装置．
（1）闭合开关，让导体AB沿水平方向左右运动，察看到灵敏电流计的指针偏转；若让导体AB由图示地方沿竖直方向上下运动，则灵敏电流计的指针 ________（选填“偏转”或”不偏转”）．
（2）借助此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，察看到的实验现象记录如下：
实验序号 | 磁场方向 | 导体切割磁感线方向 | 灵敏电流计指针偏转方向 |
① | 向下 | 向右 | 向左 |
② | 向上 | 向右 | 向右 |
③ | 向下 | 向左 | 向右 |
④ | 向上 | 向左 | 向左 |
在上述实验中，比较 ________两次实验，可知感应电流方向与磁场方向有关；比较 ________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观，导体AB水平同左（或向右）缓慢运动时，灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）迅速运动时，灵敏电流计的指针偏转角度较大，说明感应电流的大小与 ________有关．
（4）有同学还想探究感应电流的大小是不是与磁场强弱有关，请写出简要做法： ________；怎么分辨： ________
（5）如图乙所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁，慢慢摇动手柄，察看到灵敏电流计的指针 ________（选填“左右摆动”或“向一侧摆动”），这表明该发电机模型发出的电是 ________（选填“交流电”或“直流电”）．
23.如图所示是一种话筒的示意图，当人对着话筒说话时，膜片及与之相连的线圈在磁场中________ ，把声音信息转化为________ 信息，这在物理学上称________ 现象．
24.微风吊扇通电后扇叶转动，此过程中________ 能转化为________ 能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是________ 现象，大家借助这一原理制成了________ （发电/电动）机。
25.下列四幅图所示实验或者设施中丁和 ________的原理都同为 ________．
3、实验探究题
26.小明借助图示装置进行“探究那种情况下磁可以生电”的实验探究，得到如下实验记录。剖析表中的记录可知：
（1）实验中，通过察看________来判断电路中是不是有感应电流。
（2）剖析比较实验序号________可知感应电流的方向与导体在磁场中做切割磁感线运动的方向有关。
（3）本实验用到的主要实验办法是：________
27.题图是小华同学用微型电扇研究“电磁转换”的实验：
（1）小华将微型电扇的插头接入家庭电路，电扇旋转，如题甲图所示，使微型电扇转动的工作原理是________，工作过程中，电扇将电能主要转化为________能．
（2）小华在微型电扇的插头处接入一只发光二极管，用手旋转叶片，发现二极管发光，如题乙图所示，此时微型电扇好似一台________（选填“电动机”或“发电机”），其工作原理是________．
4、综合题
28.海水的借助
地球表面的70%以上是海洋，开发借助海洋有广阔的前景.
潮汐是一种海平面周期性变化现象，海平面每昼夜有两次涨落.大家在挨近海的河口或海湾深处建大坝，形成水库.涨潮时水库蓄水，落潮时海洋水位减少，水库放水，在大坝中间装上水轮发电机组.涨潮时，海水通过大坝流进河口，带动水轮发电机发电；退潮时，海水又流回海洋，从相反方向带动水轮发电机发电.中国第一座双向潮汐电站江厦潮汐电站，坐落于浙江温岭市乐清湾北端江厦港，1980年5月第一台机组投产发电.电站设计安装6台500 kW双向贯流式水轮发电机组，总装机容量3000千瓦，可昼夜发电14h～15h，每年可向电网提供107kW·h电能，其发电本钱与一般火力发电本钱相当.
请依据上述材料，回答下列问题：
（1）潮汐发电是将________能转化为电能；发电机是应用________现象制成的；
（2）1t煤燃烧后可发电2.5×103 kW·h，江厦潮汐电站每年的发电量可节省________t煤.

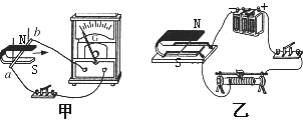

29.小华学了有关电磁方面的常识后设计了如图所示的甲、乙两个装置．
（1）为了探究电磁感应现象，小华应使用________ 装置进行实验．
（2）小华使用甲装置探究有关常识时，进行了如下的操作：①让导线a b 静止在磁场中；②让导线a b在磁场中左右运动；③让导线a b沿竖直方向上下缓慢运动．其中能使电流计指针发生偏转的是 ________ （填序号）．
（3）假如在乙装置的实验中，当开关闭合时，发现直导线ab向左运动，若要使导线ab向右运动，你应该采取的手段________ ．
