§7.4并联电路（一）
1、选择题
如图1所示电路，电流表A1的示数是0.3安，电流表A2的示数是0.5安，则灯L2中通过的电流是（ ）
A. 0.7安
B. 0.2安
C. 0.5安
D. 0.8安
电阻R1=1Ω，R2=10Ω，若将它们并联后，其等效电阻肯定（）
A. 小于1Ω B. 等于1Ω
C. 等于1Ω
D. 小于1
0Ω，但大于1Ω
在如图2所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（ ）
A．abc为用电器，d是电流表
B．acd为用电器，b是电流表
C．bcd为用电器，a是电流表
D．abd为用电器，c是电流表
在如图3所示的电路中，电压U不变，电键S断开后
，下列说法正确的是（ ）
A．电流表的
读数增大
B．电流表的读数减小
C．电压表的读数增大
D．电压表的读数减小
小明在做电学实验时，按下图4连接一个电路，电源电压不变，闭合电键S后，灯Ｌ1、Ｌ2都发光，一段时间后，其中一盏灯忽然熄灭，而电流表、电压表的示数都不变。产生这一现象是什么原因 （ ）
A．灯Ｌ1短路
B．灯Ｌ2短路
C．灯Ｌ1断路
D．灯Ｌ2断路
如图5所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化状况（ ）
A．电压表的示数变大，电流表的示数变小
B．电压表的示数不变，电流表的示数变大
C．电压表的示数变小，电流表的示数不变
D．电压表的示数不变，电流表的示数变小[来源:学科网ZXXK]
2、填空题
把电路元件__________连接在电路两点间的电路，称为并联电路。
在并联电路中总电流等于__________；各支路两端电压__________；总电阻的倒数等于各支路电阻的____________________。[来源:学科网ZXXK]
并联电路具备__________用途，各支路中的电流与电阻成__________。
把R1=15欧和R2=5欧的两电阻并联后接在电源上，若通过R1的电流是0.4安，则R2两端的电压为______________伏，干路中的总电流为______________安。
有两只电阻，R1=2欧，R2=6欧，若把它们并联后接到电压为6伏的电源上，这两只电阻两端的电压之比为U1∶U2=__________，通过它们的电流之比为I1∶I2=__________。
导体ab和cd的材料相同，长度相同，当它们如图6所示并联接入电路中时，两端的电压关系是Uab__________Ucd，通过它们的电流关系是Iab__________Icd。
如图7所示是某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图像，则A的电阻为__________欧；若将A和B并联接入到电压为3伏的电源两端时，电路中的总电流为__________安。
物理学研究中常常用到“等效替代法”、“类比法”等科学办法。在下列研究实例中，使用了“类比法”的是____________，使用等效替代法的是___________。（均填序号）
①研究串联、并联电路时，引入“总电阻”。②研究电压时，与水压做比较。③研究电流时，与水流进行对比。④研究几个力一同用途成效时，引入“合力”。
3、作图题
依据图8甲所示的电路图把图8乙所示的元件连成电路。（注意连线不可以交叉）
在图9中依据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，分别填入电路的空缺处填进后需要L1、L2并联，且都能正常发光。
在图10电路中补画两根导线，使电键控制两盏灯，电流表只测量灯L2的电流。
4、计算题
如图11所示，R1=10Ω，闭电键S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。求：（1）电压表V1的示数U1。（2）电阻R2的阻值。
以下是小谢同学的解答过程：
解：由于R1、R2并联，所以U1=U2=2.4V
I1＝U1／R1＝2.4V／10Ω＝0.24A
I2＝I—I1＝0.4A—0.24A＝0.16A
R2＝U2／I2＝2.4V／0.16A＝15
小谢同学的错误根源是：__________。
你的解答是：[来源:Zxxk.Com]
如图12，已知电阻R1为6欧，电流表A1的示数为1安，电流表A2的示数为1.5安，求: R1两端的电压 通过R2的电流 R2的阻值
[来源:学科网ZXXK]
[来源:学§科§网]
如图13所示，电阻R1的阻值为10欧，R2的阻值为30欧，当电键断开时，电流表示数为0.6安,求：当电键闭合时，电流表的示数。
5、实验题
在“用电流表测量并联电路中的电流”实验中：

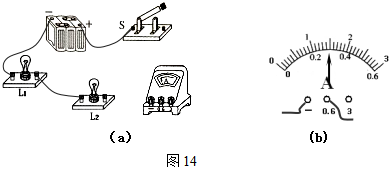

①在如图14所示的电路中，用笔线代替导线连接线路，使灯L1和L2并联连接，电流表测量通过灯L2的电流。
②图14中测得的电流如图16所示，则通过灯L2的电流为______________________________安。
③为研究并联电路中的电流关系，还应继续测量通过__________的电流，然后总结得出结论。
