14.3“连接串联电路和并联电路”水平测试复习资料
1、单选题
1.有一种“光控开关”能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关”能在有声音时自动闭合，无声音时自动断开．借助“光控开关”和“声控开关”来控制居民楼里楼道灯可以节省电，需要灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中适当的是（ ）
A.
B.
C.
D.
2.如图，小明筹备在前后门安装两只声音不一样的电铃，期望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（ ）
A.
B.
C.
D.
3.如图所示电路中，开关s能同时控制电灯和电铃的是（）
A.
B.
C.
D.
4.在如图所示的电路中，下列说法正确的是
A.L1和L2并联，电流表测L1支路的电流
B.L1和L2并联，电压表测电源电压
C.L1和L2串联，电压表测L2两端的电压
D.L1和L2串联，电压表测L1两端的电压
5.如图所示是四位同学在学完电路连接有关常识后所画的电路图。你应该能看出：在开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）
A.
B.
C.
D.
6.如图所示，要使灯泡L1和L2组成串联电路，应（ ）
A. 闭合S2 ， 断开S1
B. 闭合S1 ， 断开S2 C. 闭合S1和S2 D. 断开S1和S2
7.（2012•泰州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．如图所示的电路图中，符合上述特征的是（ ）
A.
B.
C.
D.
8.家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全用，需要：电吹风不吹风时，电热丝不可以发热；电热丝不发热时，电吹风仍能吹风．下列电路中符合需要的是（ ）
A.
B.
C.
D.
9.在如图所示的电路中，下列说法正确的是（ ）
A. 闭合开关S，断开S1时，R1与R2并联 B. 闭合开关S，断开开关S1时，电压表此时测的电源电压
C. 闭合开关S、S1时，R1与R2并联 D. 闭合开关S、S1时，电压表此时测的电源电压
10.如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A. 灯L1与电流表是串联 B. 开关能单独控制灯L2
C. 电流表测的是灯泡L2的电流 D. 电流方向从电流表到开关
11.如图所示的电路中有两只灯泡L1、L2 ， 现要使两只灯泡并联连接，下列做法正确的是（ ）
A. 闭合S1、S3 ， 断开S2 B. 闭合S1、S2 ， 断开S3
C. 闭合S2、S3 ， 断开S1 D. 闭合S2 ， 断开S1、S3
12.全国第一届年轻人运动会2015年十月在福州举行，击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑等于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（）
A.
B.
C.
D.
13.如图所示电路中，是串联电路的是（ ）
A.
B.
C.
D.
14.在图所示的四个电路中，什么电路中三个电灯是并联的（ ）
A.
B.
C.
D.
15.教室里投影仪的光源是强光灯泡，发光时温度非常高，需要用风扇给予降温．为了保证灯泡不被烧坏，需要：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不可以发光，则以下所设计的四个简化电路图中符合需要的是（ ）
A.
B.
C.
D.
2、填空题
16.每到傍晚，街道旁的路灯就一块亮起来；第二每天亮，它们又一块熄灭．依据你的理解，你觉得同一条街道旁的每个路灯的连接方法应是________联（选填“串”或“并”），理由是：________．
17.如图（甲）所示的电蚊拍，具备灭蚊和照明等功能，图（乙）是其对应的电路图.当开关________ 时，只有灭蚊网通电起到灭蚊用途；当开关________ 时，灭蚊网与灯都通电同时起到灭蚊和照明用途.
18.“红灯停，绿灯行，黄灯也要等一等，交通安全应该注意”．交通路口的这类指示灯是________的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流________（选填“变大”、“不变”或“变小”）．
19.如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡________串联；当开关S，S1、S2均闭合时，灯泡________并联
20.路由器是一种支持有线和无线连接的互联网设施，通过后排接口可以同时连接多台电脑，各接口之间是并联的，如此的判断的依据是________．
21.在如图所示的电路中，灯泡L1和灯泡L2是________联连接的。当开关S断开时，电压表的示数将________，电流表的示数将________。
22.汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就等于电路中的________ ；当某一个坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方法为________ ．
23.如图所示要使两灯串联，应闭合开关________；只闭合开关 和 ，两灯________联；为防止短路，不可以同时闭合开关________．
24.道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们肯定是________ 联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是__________；当同时闭合开关S1、S2、S3时，电路会发生________ 现象．
25.某5W的吸顶灯由10只相同的LED小灯珠连接而成，任意拿下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方法是________联．每只小灯珠的额定电压为5V，其正常工作时电流为________A．与普通白炽灯相比，在达到相同亮度的条件下，若LED灯可以节省80%电能，则该吸顶灯与________W的白炽灯亮度相当．
3、实验探究题
26.小红同学连接并联电路的实验电路时，如图所示．
（1）请你说明在开关S闭合后察看到L1和L2的现象为________．
（2）请你改动图中一根导线的连接地方，闭合开关S后，使两灯都发光，且电流表都有正确示数．（在需要改动的导线上画“×”，并画出改动后的连线）
27.物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接状况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了； 断开开关，两灯泡又同时熄灭．
①请你判断：在这个木盒内，除去导线，肯定还有另外一个电路元件，它是________．
②依据上述现象，你________（选填“能”或“不可以”）判定这两只小灯泡是串联的．
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华察看到灯L1比L2亮些．她觉得这是由于L1比L2更挨近电源正极的原故．
①你觉得小华的判断是________（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是不是正确的做法是________．
4、综合题

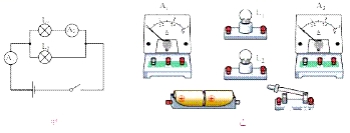

28. （1）依据图甲所示的电路图，在图乙的实物图上用笔画出连线．
（2）在闭合开关后，假如电流表A1的示数为0.5 A，电流表 A2的示数为0.3 A，则通过小灯泡 L1、L2的电流分别是多少安？
29.作图题。
（1）如图甲是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，根据实验的需要完成电路的连接．（需要：滑动变阻器的滑片向右移时电流表示数变大）
（2）如图乙是某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2 ， 如图所示，请将它中错误打×并改正过来．
